Один из актуальных вопросов при эксплуатации теплотехнического оборудования — это защита от накипеобразования. Об этом свидетельствуют обследования котельных многих регионов. Проблема образования накипи существует как на объектах, где водоподготовка отсутствует, так и во многих котельных, где используется общепринятый способ ионообменной фильтрации. Это связанно с неудовлетворительной работой водоподготовительных установок из-за недостатка подготовленного эксплуатирующего персонала или его отсутствия, недостатком химреагентов и перебоями в снабжении, что и приводит к интенсивному образованию накипи в теплотехническом оборудовании котельных установок. Накипь обладает низкой теплопередачей и по этой причине приводит к значительному перерасходу топлива, увеличению эксплуатационных расходов, сокращению в 2–3 раза срока службы котлов, большим затратам на приобретение нового оборудования взамен вышедшего из строя.
Всё это привело к широкому применению наиболее простых, но обладающих высокой эффективностью физических (безреагентных) методов защиты от накипи взамен традиционных химических.
Существует большое разнообразие физических методов защиты и очистки от накипиоборудования котельных и приборов для их реализации. Предприятием «АГРОПРИБОР» при участии научно-исследовательских организаций и органов Госгортехнадзора РФ были детально исследованы и опробованы на практике все существующие методы, после чего был сделан выбор в пользу ультразвукового метода, как наиболее простого и результативного. В результате этого предприятием «АГРОПРИБОР» более 20 лет серийно выпускаются ультразвуковые противонакипные установки типа «ВОЛНА» для защиты и очистки от накипи. За истекший период накоплен большой опыт их производства и эксплуатации.
Установки успешно применяются для защиты и очистки от накипи в паровых и водогрейных (водотрубных и жаротрубных) котлах, кожухотрубных и пластинчатых теплообменниках, охладителях компрессоров и многом другом теплотехническом и технологическом оборудовании.
Выпускается несколько модификаций ультразвуковых установок для защиты и очистки от накипи котельных установок. Ниже приведены технические данные некоторых из них.
| Напряжение питания | 220В |
|---|---|
| Частота импульсов | 50 Гц |
| Собственная частота колебаний преобразователя | 22 кГц |
| Количество преобразователей | 2 шт |
| Потребляемая мощность | 50 Вт |
| Режим работы | непрерывный |
| Габаритные размеры генератора | 175×85×210 мм |
| Размеры преобразователя | диаметр 60 мм длина 315 мм |
| Масса установки | 9,3 кг |
| Напряжение питания | 220В |
|---|---|
| Частота импульсов | 50 Гц |
| Собственная частота колебаний преобразователя | 22 кГц |
| Количество преобразователей | 4шт |
| Потребляемая мощность | не более 100Вт |
| Режим работы | постоянный |
| Габаритные размеры генератора | 180×125×250 мм |
| Размеры преобразователя | диаметр 65 мм длина 315 мм |
| Масса установки | 17,9кг |

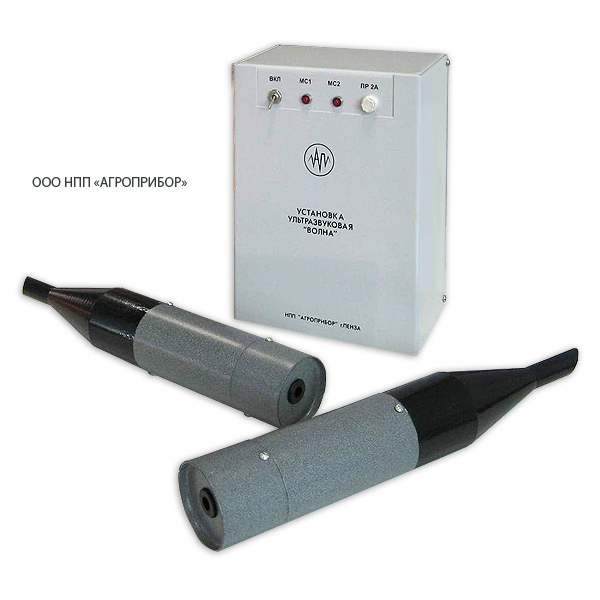

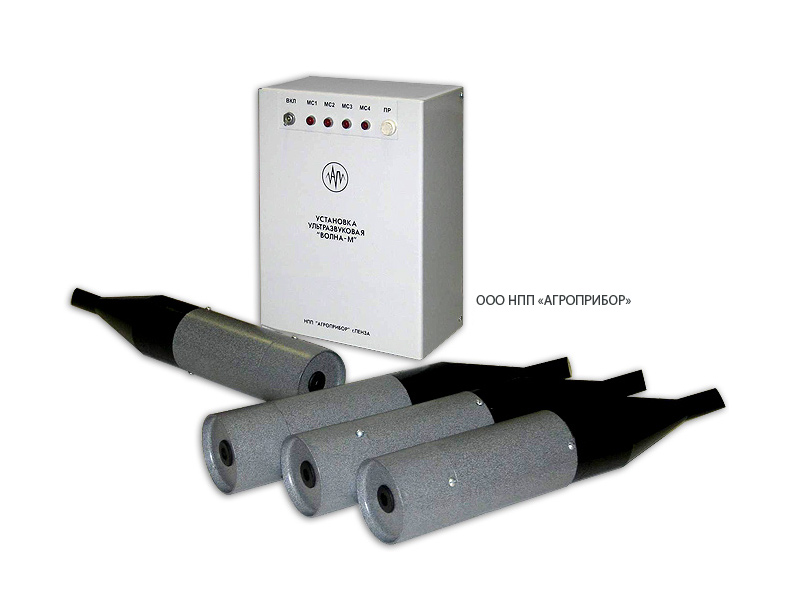

Установки «ВОЛНА» и «ВОЛНА-М» имеют 2 режима работы, отличающиеся выходной мощностью колебаний.
| Напряжение питания | 220В |
|---|---|
| Частота импульсов | 50 Гц |
| Собственная частота колебаний преобразователя | 22 кГц |
| Количество преобразователей | 2(4) шт |
| Потребляемая мощность | 40(80) Вт |
| Режим работы | непрерывный |
| Габаритные размеры генератора | 175×85×120(180×125×250) мм |
| Размеры преобразователя | диаметр 55 мм длина 335 мм |
| Масса установки | 7,8(14,7)кг |
Ультразвуковые установки «ВОЛНА-2» и «ВОЛНА-2 М» предназначены для котлов небольшой мощности — не более 400 кВт.
| Напряжение питания | 220В |
|---|---|
| Собственная частота колебаний преобразователя | 22 кГц |
| Количество преобразователей | 2(4)шт |
| Потребляемая мощность | не более 150 Вт |
| Режим работы | непрерывный |
| Частота следования пачек силовых импульсов | 1,6 — 12,5 Гц |
| Габаритные размеры генератора | 300×420×170 мм |
| Размеры преобразователя | диаметр 65 мм длина 315 мм |
| Масса установки | 14,4 (22,6) кг |

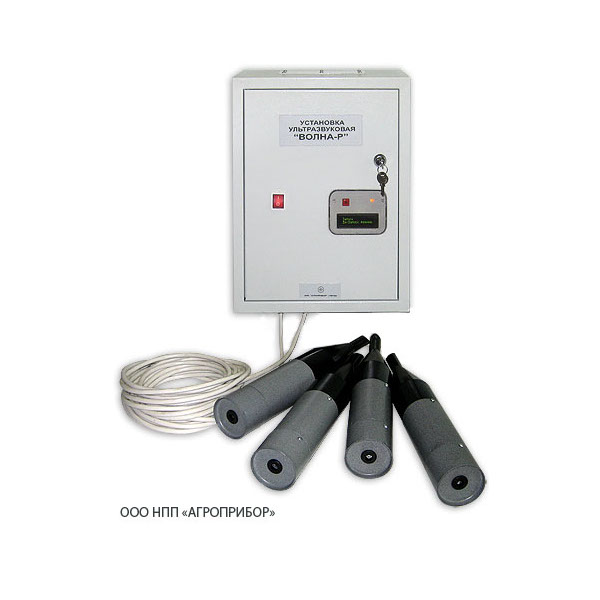

Данный прибор имеет повышенную акустическую мощность и повышенную амплитуду колебаний торца преобразователя. Программируется на разные режимы работы, имеет повышенный КПД и предназначен для использования на объектах с особо интенсивным накипеобразованием.

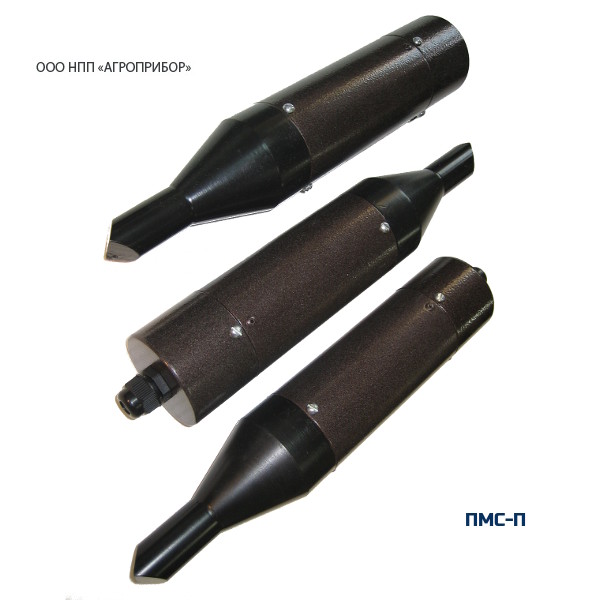

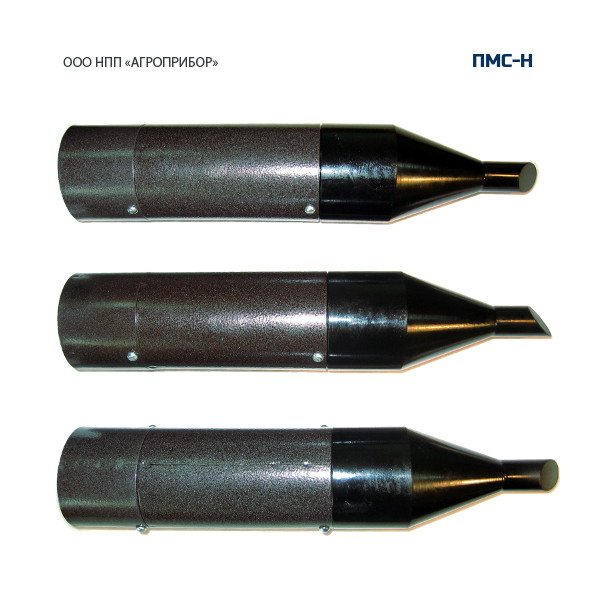

Используются в комплекте с импульсными генераторами в составе ультразвуковых антинакипных установок, предназначенных для защиты теплотехнического оборудования от образования накипи. В преобразователях
Преобразователи поставляются как отечественным производителям ультразвуковых приборов, так и на экспорт.
Приведёнными моделями не ограничивается весь ряд выпускаемых ультразвуковых установок для защиты и очистки от накипи. Поэтому при выборе оптимальной модификации для конкретного объекта рекомендуем проконсультироваться у наших специалистов.
Выше было изложено, что ультразвуковые установки «ВОЛНА» предназначены в первую очередь для защиты от накипи, и в сопроводительной документации на приборы подчёркивается, что их необходимо устанавливать только на новые или предварительно очищенные тем или иным способом от накипи котлы. Это предупреждение связано с тем, что при работе ультразвуковой установки на неочищенном предварительно котле происходит отслоение и разрушение накипи и осаждение её в виде частичек и тонкодисперсного шлама в нижних точках котла. При этом возникает опасность засорения труб, что может привести к аварийной ситуации. Поэтому необходимо жестко обеспечить периодические продувки котла и удаление накопившегося шлама и отслоившейся накипи.
