МОНТАЖ ультразвуковых установок «Волна»

Монтаж ультразвуковых приборов типа для защиты от накипи и удаления накипи достаточно прост и не требует каких-либо специальных «академических» знаний.
Генератор ультразвуковой установки монтируется на конструкции, либо на стене в удобном для обслуживания месте в непосредственной близости от теплоагрегата, а преобразователи привариваются в определенных точках к наружным поверхностям котла или теплообменного аппарата с помощью электросварки и соединяются с генератором электрическими кабелями (проводами) обычными методами электромонтажа.

Основной вопрос, возникающий при монтаже ультразвуковых установок для защиты и очистки от накипи, — сколько преобразователей необходимо монтировать и в каких точках котла или теплообменного аппарата. При этом важно выбирать такое расположение преобразователей, при котором упругие колебания воздействуют на наиболее теплонапряженные участки поверхностей нагрева. Поэтому количество и точки расположения преобразователей следует выбирать с учетом конструкции теплоагрегата и его мощности.

Как правило, преобразователи монтируются на тех элементах и конструкциях котла или теплообменного аппарата, которые объединяют пучки и группы труб, образующих поверхности нагрева, — барабанах, коллекторах (паровые и водогрейные водотрубные котлы), трубных решетках (кожухотрубные теплообменники, жаротрубные котлы) и т.п.

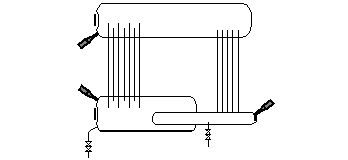

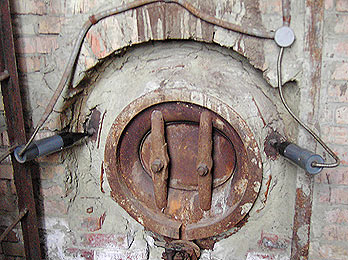

монтаж генераторов и преобразователей на котлах ДКВр

схема монтажа в котельных установках схема монтажа в котельных установках схема монтажа в котельных установках

монтаж генераторов и преобразователей на котлах ДКВр монтаж генераторов и преобразователей на котлах ДКВр монтаж генераторов и преобразователей на котлах ДКВр

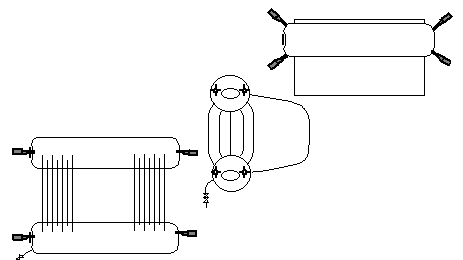

монтаж генераторов и преобразователей на котлах ДЕ-4/13

монтаж генераторов и преобразователей на котлах ДЕ-4/13 схема монтажа монтаж генераторов и преобразователей на котлах ДЕ-4/13

монтаж преобразователей на котлах Е-1/9

монтаж генераторов и преобразователей на котлах Е-1/9 схема монтажа в котельных установках монтаж генераторов и преобразователей на котлах Е-1/9

монтаж преобразователей на жаротрубных котлах

монтаж генераторов и преобразователей на жаротрубных котлах монтаж генераторов и преобразователей на жаротрубных котлах монтаж генераторов и преобразователей на жаротрубных котлах

монтаж преобразователей непосредственно на заводе — изготовителе котлов

монтаж преобразователей непосредственно на заводе — изготовителе котлов монтаж преобразователей непосредственно на заводе — изготовителе котлов монтаж преобразователей непосредственно на заводе — изготовителе котлов

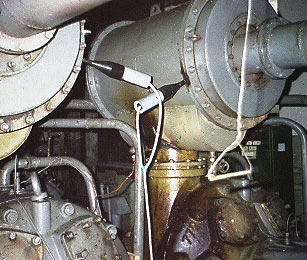

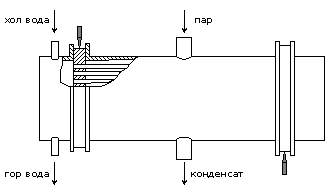

монтаж генераторов и преобразователей на теплообменной аппаратуре

монтаж генераторов и преобразователей на теплообменной аппаратуре монтаж генераторов и преобразователей на теплообменной аппаратуре монтаж генераторов и преобразователей на теплообменной аппаратуре

схема монтажа в котельных установках

монтаж генераторов и преобразователей на теплообменной аппаратуре монтаж генераторов и преобразователей на теплообменной аппаратуре монтаж генераторов и преобразователей на теплообменной аппаратуре


Приведённые схемы монтажа ультразвуковых приборов для защиты и очистки от накипи в котельных установках многократно применялись на практике, и при этом получены положительные результаты. Однако этими схемами не предусмотрено все многообразие теплообменной аппаратуры, применяемой в теплоэнергетике, поэтому для тех типов теплоагрегатов, которые здесь не приведены, точки установки ультразвуковых преобразователей и их число должны определяться в каждом случае конкретно, — при этом необходимо руководствоваться изложенными выше соображениями. В случае затруднений в установке прибора для защиты и очистки от накипи в Вашей котельной установке специалисты НПП окажут необходимую помощь.

Эксплуатация приборов, обеспечивающих защиту от накипи в котельных установках, как указывалось выше, не требует каких-либо расходных материалов и может производиться штатным персоналом котельной после краткого инструктажа.
